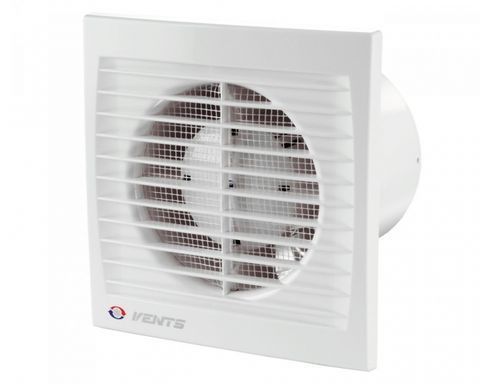

Витяжний вентилятор Вентс 100 Сілента-СТ Л (Обладнаний регульованим таймером та підшипниками)

Застосування
•   Постійна або періодична витяжна вентиляція санвузлів, душових, кухонь та інших побутових приміщень.
•   Вентиляція приміщень з високими вимогами до рівня шуму.
•   Для монтажу у вентиляційні шахти або з'єднання з повітропроводами.
•   Для монтажу з повітропроводами 100, 125 та 150 мм.

Конструкція
•   Сучасний дизайн та естетичний зовнішній вигляд.
•   Корпус та крильчатка виконані з високоякісного та міцного АБС пластику, стійкого до ультрафіолету.
•   Конструкція крильчатки дозволяє підвищити ефективність вентилятора та термін служби двигуна.
•   Спеціальна конструкція вентилятора та двигуна забезпечує його безшумну роботу.
•   Захисна сітка від комах.
•   Ступінь захисту IP 34.

Двигун
•   Надійний двигун з мінімальним енергоспоживанням 5,5 Вт (для діаметра 100 мм).
•   Призначений для безперервної роботи та не потребує обслуговування.
•   Обладнаний захистом від перегріву.

Управління
- Ручне:
•   Вентилятор управляється за допомогою кімнатного вимикача освітлення. Вимикач не входить.
•   Вентилятор управляється за допомогою вбудованого шнуркового вимикача „B“. При стельовому монтажі вентилятора опція не використовується.
•   Регулювання швидкості може здійснюватися за допомогою тиристорного регулятора (див. Електричне приладдя). Вентилятори можуть підключатися відразу по кілька одиниць одного регулюючого пристрою. Регулятори швидкості не можна підключати до вентиляторів із модифікаціями Т, ТН, ТР, ВТ, ВТН.

- Автоматичне:
•   За допомогою електронного блоку управління БО-1-60 (див. Електричне приладдя). Блок керування постачається окремо.
•   За допомогою таймера „Т“ (вбудований регульований таймер затримки вимикання дозволяє вентилятору працювати протягом 2 до 30 хв. після зупинки його вимикачем).
•   За допомогою датчика вологості та таймера „ТН“ (якщо вологість у приміщенні перевищить встановлену на датчику значення 60-90%, то вентилятор автоматично включиться і продовжить роботу доти, доки вологість не прийде в норму; далі вентилятор відпрацьовує час, встановлений на таймері та вимикається).

Монтажні особливості
•   Вентилятор встановлюється безпосередньо в отвір вентиляційної шахти.
•   При віддаленому розміщенні вентиляційної шахти можливе використання гнучких повітроводів. Приєднання повітроводу до вихідного фланця вентилятора здійснюється за допомогою хомута.
•   Кріпиться до стіни за допомогою шурупів.
•   Може використовуватися для стельового монтажу

Характеристики
•   Напруга Електрична напруга в мережі.- 220-240 В
•   Частота струму - 50/60 Гц
•   Споживана потужність Електрична потужність, що споживається. - 7 Вт
•   Продуктивність Об'єм повітря, що переміщується за одиницю часу - 78 м³/год
•   Струм - 0.035 А
•   Рівень звукового тиску на відст. 3 м - 26 дБА
•   Вага НЕТТО (вага без упаковки). - 0.52 кг
•   Розмір патрубка - 100 мм
•   Тип мотора - 220-240 В/50-60 Гц
•   Діаметр повітроводу - 100 мм
•   Конструкція - осьовий
•   Ступінь захисту - IP 34
•   Тип - витяжний
•   Монтаж - настінний, стельовий

Умовне позначення

•   Сілента-C К - Вентилятор обладнаний зворотним клапаном для запобігання зворотній тягі.
•   Сілента-C Л - Двигун обладнаний підшипниками кочення для збільшення терміну служби (прим. 40 тис. робочих годин) та встановлення вентилятора під будь-яким кутом. Підшипники не вимагають обслуговування та мають запас мастильного матеріалу, достатнього для всього терміну експлуатації.
•   Сілента-CT - Обладнаний регульованим таймером. Час спрацьовування від 2 до 30 хвилин.
•   Сілента-CTH - Обладнаний регульованим таймером (час спрацьовування від 2 до 30 хвилин) та реле вологості (поріг спрацьовування 60-90%).
•   Сілента-CВ - Обладнаний шнурковим вимикачем.
•   Сілента-CВТ - Обладнаний шнурковим вимикачем та регульованим таймером (час спрацьовування від 2 до 30 хвилин).
•   Сілента-CВТН - Обладнаний шнурковим вимикачем, регульованим таймером (час спрацьовування від 2 до 30 хвилин) та реле вологості (поріг спрацьовування 60-90)

Розміри

Параметр  Величина    Одиниця виміру

     ∅D                100                           мм
      B                  150                           мм
      H                  120                          мм
      L                   108                          мм
      L1                12                             мм
